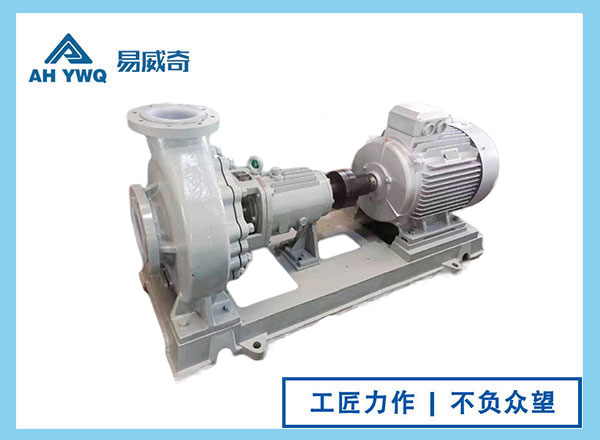

IHF 離心泵

IHF單級單吸式氟塑料合金化工離心泵是按國際標準設計（ISO2858）并結合非金屬泵的工藝設計制造。軸封選用先進的外裝式波紋管機械密封，對磨的密封面有：碳化硅、陶瓷、四氟、硬質合金可供選擇。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能?chē)?yán)格可靠、拆卸檢修方便、使用壽命長等優點。

IHF襯氟離心泵目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水、廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用我公司產品）、有色金屬冶煉中的電解液輸送、汽車制造及薄板和帶鋼生產流水線中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損。適用溫度：-20℃～100℃。

IHF 襯氟離心泵結構與材料

IHF 襯氟離心泵型號及參數

*配二級電機 ：n=2900r/min 設計壓力：1.6MPa 為標準參數**
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	電機功率 Km	整機質量 Kg
1	IHF25-20-125	2	20.5	25	2.5	25×20	1.1	75
		*3.2	20	32
		5.5	18	46
2	IHF25-20-250	2	80	12	2.5	25×20	7.5	225
		*3.6	80	18
		5.5	78	26
3	IHF32-20-125	2	20.5	25	2.5	32×20	1.1	75
		*3.2	20	32
		5.5	18	46
4	IHF40-25-125	*6.3	20	30	2.5	40×25	1.5	75
		8	32	31
		10	30	32
5	IHF40-25-160	*6.3	32	30	3	40×25	3	124
		8	32	31
		10	30	32
6	IHF40-25-200	*6.3	50	20	3	40×25	5.5	170
		8	50	23
		10	48	30
7	IHF40-32-250	*6.3	80	20	5	40×32	11	255
		8	80	24
		12	78	34
8	IHF50-32-125	7	22	47	3.2	50×32	2.2	110
		*12.5	20	52
		15	16	50
9	IHF50-32-160	7	33	35	3.2	50×32	4	135
		*12.5	32	47
		15	30	47
10	IHF50-32-200	7	51	28	3.2	50×32	7.5	180
		*12.5	50	40
		15	49	48
11	IHF50-32-250	7	80	21	5	50×32	11	255
		*12.5	80	34
		15	77	38
12	IHF65-50-125	15	22	46	3.5	65×50	3	135
		*25	20	61
		35	16	67
13	IHF65-50-160	15	33	45	3.5	65×50	5.5	155
		*25	32	56
		35	30	65
14	IHF65-40-200	15	52	35	3.5	65×40	11	210
		*25	50	51
		35	46	48
15	IHF65-40-250	15	82	33	3.5	65×40	18.5	360
		*25	80	48
		35	72	50
16	IHF65-40-315	15	127	35	4	65×40	30
		*25	125	40
		35	112	38
17	IHF80-65-125	35	22	52	4	80×65	5.5	195
		*50	20	65
		60	18	70
18	IHF80-65-160	35	33	60	4	80×65	11	228
		*50	32	64
		60	27	53
19	IHF80-50-200	35	52	55	4	80×50	15	250
		*50	50	63
		60	45	55
20	IHF80-50-250	35	82	48	4.5	80×50	30	480
		*50	80	56
		60	72	50
21	IHF80-50-315	35	127	45	5	80×50	45
		*50	125	50
		60	112	48
22	IHF100-80-125	65	22	62	4.5	100×80	11	245
		*100	20	65
		120	17	68
23	IHF100-80-160	65	35	65	5	100×80	15	250
		*100	32	70
		110	26	65
24	IHF100-65-200	65	51	62	5	100×65	30	480
		*100	50	68
		120	43	56
25	IHF100-65-250	65	82	60	5	100×65	45	630
		*100	80	65
		120	65	70
26	IHF100-65-315	65	127	55	5.5	100×65	75
		*100	125	60
		120	112	58
27	IHF125-80-160	100	38	57	5	125×80	30	460
		*160	32	64
		180	26	52
28	IHF125-100-200	120	55	63	6	125×100	55	660
		*200	50	65
		220	45	62
29	IHF125-100-250	120	86	54	6	125×100	75	850
		*200	80	68
		210	65	61
30	IHF125-100-315	120	127	55	6	125×100	110
		*200	125	60
		220	112	58
注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。

配四級電機 ：n=1450r/min 設計壓力：1.6MPa * 為標準參數
序號	型號	流量 m3/h	揚程 M	效率 %	汽蝕余量 m	進口×出口 mm	電機功率 Km	整機質量 Kg
1	IHF40-32-250	*3	20	15	5	40×32	1.5
		4	20	20
		6	19.5	30
2	IHF50-32-125	3.5	4.5	40	3.2	50×32	0.55
		*6.3	5	45
		7.5	4	42
3	IHF50-32-160	3.5	9	30	3.2	50×32	0.55
		*6.3	8	40
		7.5	7.5	40
4	IHF50-32-200	3.5	12.8	22	3.2	50×32	1.1
		*6.3	12.5	33
		7.5	12.3	40
5	IHF50-32-250	3.5	20	15	5	50×32	1.5
		*6.3	20	30
		7.5	19.3	32
6	IHF65-50-125	7.5	3.8	40	3.5	65×50	0.55
		*12.5	5	55
		17.5	4	61
7	IHF65-50-160	7.5	8.8	40	3.5	65×50	1.1
		*12.5	8	51
		17.5	7.5	60
8	IHF65-40-200	7.5	13	30	3.5	65×40	1.5
		*12.5	12.5	46
		17.5	11.5	42
9	IHF65-40-250	7.5	20.5	28	3.5	65×40	3
		*12.5	20	43
		17.5	18	45
10	IHF65-40-315	7.5	32.5	35	4	65×40	5.5
		*12.5	32	40
		17.5	30	38
11	IHF80-65-125	17.5	5.5	50	4	80×65	1.1
		*25	5	64
		30	4.5	68
12	IHF80-65-160	17.5	8.3	56	4	80×65	1.5
		*25	8	62
		30	6.8	50
13	IHF80-50-200	17.5	13	48	4	80×50	2.2
		*25	12.5	57
		30	11.3	48
14	IHF80-50-250	17.5	20.55	43	4.5	80×50	5.5
		*25	20	51
		30	11.3	45
15	IHF80-50-315	17.5	32.5	45	5	80×50	7.5
		*25	32	50
		30	30	48
16	IHF100-80-125	32.5	5.4	60	4.5	100×80	1.5
		*50	5	64
		60	4.3	65
17	IHF100-80-160	32.5	8.8	62	5	100×80	2.2
		*50	8	69
		55	6.5	62
18	IHF100-65-200	32.5	12.8	62	5	100×65	5.5
		*50	12.5	68
		60	10.8	56
19	IHF100-65-250	32.5	20.5	60	5	100×65	7.5
		*50	20	65
		60	16.3	70
20	IHF100-65-315	32.5	32.5	55	5.5	100×65	11
		*50	32	60
		60	30	58
21	IHF125-80-160	50	9.5	55	5	125×80	5.5
		*80	8	62
		90	6.5	50
22	IHF125-100-200	60	13.8	60	6	125×100	11
		*100	12.5	64
		110	11.3	60
23	IHF125-100-250	60	21	53	6	125×100	15
		*100	20	69
		120	19	71
24	IHF125-100-315	60	32.5	55	6	125×100	22
		*100	32	60
		110	30	58
25	IHF150-125-250	120	22	60	5	150×125	22
		*200	20	65
		240	18	64
26	IHF150-125-315	120	35	54	5	150×125	45	700
		*200	32	63
		240	30	62
27	IHF150-125-400	120	55	50	5.5	150×125	75	1180
		*200	50	62
		240	47	62
28	IHF200-150-250	120	22	60	5.5	200×150	45	700
		*200	20	68
		240	17	62
29	IHF200-150-250	240	36	55	5.5	200×150	75	1180
		*400	32	64
		480	29	63
30	IHF200-150-400	240	55	52	6	200×150	110	1420
		*400	50	64
		480	46	64
31	IHF250-200-250	360	23	55	6	250×200	90
		*600	20	60
		720	18	58
32	IHF250-200-315	360	35	55	6	250×200	110
		*600	32	60
		720	28	58
注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。
2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。
